Електрична напруга — це той невидимий “тиск”, що змушує електрони мчати по дротах, наче вода в бурхливій річці. Вона є серцем електрики, без якої не засвітиться лампочка і не запрацює ваш смартфон. Але в чому вимірюється напруга, як її зрозуміти і чому вона так важлива? Давайте зануримося в цю захоплюючу тему, розкриваючи всі її грані — від базових понять до цікавих нюансів.
Що таке електрична напруга?

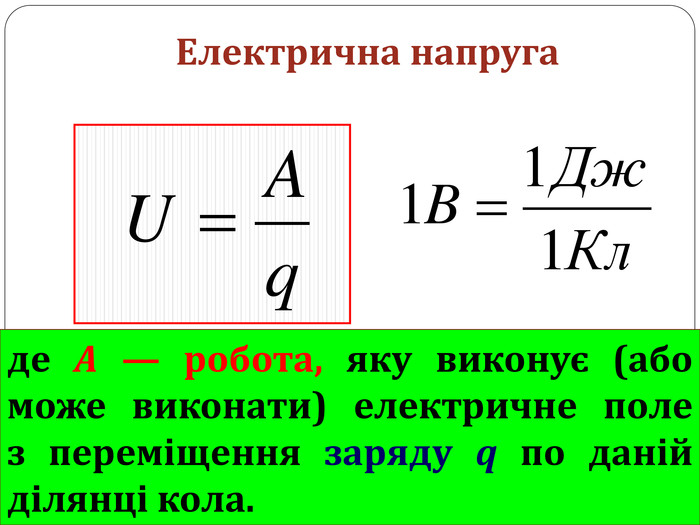

Уявіть собі водоспад: вода падає з висоти, бо є різниця між верхньою і нижньою точками. Напруга в електриці — це схожий “перепад”, але для електричного заряду. Формально, електрична напруга — це фізична величина, яка показує, скільки роботи виконує електричне поле, щоб перемістити заряд в 1 кулон між двома точками. Ця робота вимірюється в джоулях, а результатом є одиниця, названа на честь італійського вченого Алессандро Вольта — вольт (В).
Простіше кажучи, напруга — це “електричний тиск”, який штовхає електрони в провіднику. Без неї електричний струм просто не з’явиться, як вода не потече без нахилу труби. Напруга позначається літерою U в сучасних рівняннях, хоча раніше використовували E, маючи на увазі електрорушійну силу (ЕРС).
Одиниця вимірювання напруги: вольт і його масштаби
Основна одиниця вимірювання напруги в міжнародній системі одиниць (СІ) — це вольт (В). Один вольт дорівнює роботі в 1 джоуль, яку електричне поле виконує над зарядом в 1 кулон. Математично це виглядає так: 1 В = 1 Дж / 1 Кл. Але напруга може бути як крихітною, так і величезною, тому для зручності використовують кратні та часткові одиниці.
- Мікровольт (мкВ): 1 мкВ = 0,000001 В. Використовується в чутливій електроніці, наприклад, для вимірювання сигналів у медичних приладах, як-от електрокардіографи.
- Мілівольт (мВ): 1 мВ = 0,001 В. Зустрічається в низьковольтних схемах, наприклад, у датчиках.
- Кіловольт (кВ): 1 кВ = 1000 В. Застосовується в електромережах для передачі енергії на великі відстані.
- Мегавольт (МВ): 1 МВ = 1 000 000 В. Використовується в надпотужних системах, наприклад, у лініях електропередач або при дослідженні блискавок.
Ці одиниці дозволяють працювати з напругою в будь-яких масштабах — від мікроскопічних сигналів у мікросхемах до гігантських розрядів у природі. Наприклад, напруга в побутовій розетці в Україні становить приблизно 230 В, тоді як блискавка може досягати сотень мільйонів вольт.
Як вимірюють напругу?
Щоб виміряти напругу, потрібен спеціальний прилад — вольтметр. Цей інструмент підключається паралельно до ділянки електричного кола, де потрібно визначити різницю потенціалів. Вольтметри бувають різними: від простих аналогових зі стрілкою до сучасних цифрових із дисплеями, що показують точні значення.
Типи вольтметрів
Вибір вольтметра залежить від типу напруги — постійної чи змінної. Ось основні типи приладів:
- Аналогові вольтметри: Використовують магнітоелектричний механізм і стрілку. Вони прості, але менш точні, ніж цифрові.
- Цифрові вольтметри: Показують значення на екрані. Їхня точність вища, а зручність робить їх популярними в побуті та професійному використанні.
- Мультиметри: Універсальні прилади, які вимірюють не лише напругу, а й струм, опір та інші параметри. Ідеальні для електроніки та ремонту.
- Осцилографи: Використовуються для аналізу змінної напруги, показуючи її графік у часі. Незамінні в інженерії та наукових дослідженнях.
Для правильного вимірювання напруги важливо підключити вольтметр паралельно до навантаження чи джерела струму. Наприклад, щоб виміряти напругу на батарейці, щупи вольтметра приєднують до її плюса і мінуса. Неправильне підключення може пошкодити прилад або дати неточні результати.
Постійна та змінна напруга: у чому різниця?
Напруга буває двох основних видів: постійна (DC) і змінна (AC). Вони відрізняються за поведінкою та застосуванням, і це впливає на спосіб їх вимірювання.
Постійна напруга (DC)
Постійна напруга не змінює своєї величини та полярності з часом. Її графік — це пряма лінія. Джерелами постійної напруги є батарейки, акумулятори, сонячні панелі чи блоки живлення. Наприклад, ваш смартфон працює від акумулятора з напругою близько 3,7–4,2 В.
Для вимірювання постійної напруги використовують магнітоелектричні або цифрові вольтметри. Важливо стежити за полярністю: червоний щуп підключають до позитивного полюса, чорний — до негативного. Якщо переплутати, стрілка аналогового вольтметра відхилиться в неправильну сторону, а цифровий може показати від’ємне значення.
Змінна напруга (AC)
Змінна напруга періодично змінює свою величину та полярність, зазвичай за синусоїдальним законом. У побутових розетках України напруга становить 230 В із частотою 50 Гц, що означає 50 коливань за секунду. Для вимірювання змінної напруги потрібні спеціальні прилади, такі як осцилографи чи мультиметри в режимі AC.
Змінна напруга складніша для вимірювання, оскільки її значення постійно змінюється. Вольтметри зазвичай показують ефективне значення напруги (RMS), яке відображає її “середню” силу. Наприклад, 230 В у розетці — це ефективна напруга, тоді як пікове значення може досягати близько 325 В.
Закон Ома: як напруга пов’язана зі струмом і опором?
Напруга не існує у вакуумі — вона тісно пов’язана зі струмом і опором. Цей зв’язок описує закон Ома: U = I × R, де U — напруга (в вольтах), I — сила струму (в амперах), R — опір (в омах). Ця формула — наче компас в електриці, що допомагає зрозуміти, як працюють кола.
Наприклад, якщо у вас є лампочка з опором 100 Ом, підключена до джерела з напругою 230 В, сила струму буде: I = U / R = 230 / 100 = 2,3 А. Це дозволяє розрахувати, наскільки яскраво світитиме лампочка або скільки енергії вона споживає.
Закон Ома — це основа для розуміння електричних кіл, і без нього неможливо правильно виміряти чи розрахувати напругу.
Як правильно виміряти напругу: покроковий гід
Вимірювання напруги здається простим, але вимагає уваги до деталей. Ось як це зробити правильно:
- Виберіть правильний прилад: Для постійної напруги підійде простий вольтметр, для змінної — мультиметр у режимі AC або осцилограф.
- Перевірте межі вимірювання: Переконайтеся, що максимальне значення на шкалі приладу перевищує очікувану напругу. Наприклад, для розетки 230 В оберіть діапазон 300 В або вище.
- Підключіть вольтметр паралельно: Щупи приєднують до двох точок кола — наприклад, до полюсів батарейки чи контактів розетки.
- Дотримуйтесь полярності (для DC): Червоний щуп — до плюса, чорний — до мінуса.
- Зчитайте показання: На аналоговому вольтметрі дивіться на стрілку, на цифровому — на дисплей.
- Забезпечте безпеку: Уникайте контакту з оголеними дротами, особливо при високій напрузі.
Ці кроки допоможуть отримати точні результати без ризику для себе чи приладу. Завжди перевіряйте стан вольтметра перед використанням, адже пошкоджений прилад може спотворити вимірювання.
Фактори, що впливають на вимірювання напруги
Напруга в електричному колі залежить від кількох факторів, які можуть вплинути на результати вимірювань:
- Опір провідника: Матеріали з високим опором (наприклад, ніхром) знижують силу струму, що може вплинути на виміряну напругу.
- Температура: Нагрівання провідника змінює його опір, а отже, і напругу на ділянці кола.
- Навантаження: Підключення додаткових пристроїв може знизити напругу через розподіл енергії.
- Якість контактів: Окислення чи погане з’єднання може спотворити показання вольтметра.
Розуміння цих факторів дозволяє уникнути помилок і правильно інтерпретувати результати вимірювань.
Цікаві факти про напругу
Неймовірні факти про електричну напругу
Напруга — це не лише цифри на вольтметрі, а й джерело дивовижних явищ. Ось кілька цікавих фактів, які вас здивують:
- 🌩 Блискавка — чемпіон за напругою: Напруга між грозовою хмарою і землею може сягати 100 мільйонів вольт! Це настільки потужний розряд, що він пробиває повітря, створюючи сліпучий спалах.
- 🐟 Електричні вугрі — живі батареї: Ці риби генерують напругу до 860 В, щоб оглушити здобич. Їхні спеціальні клітини діють як природні акумулятори.
- ⚡ Статична електрика у вашому светрі: Коли ви знімаєте синтетичний одяг, напруга від статичного розряду може досягати 35 000 В. На щастя, сила струму мізерна, тож це безпечно.
- 🌍 Рекордні лінії електропередач: У Китаї є лінія постійного струму з напругою 1,1 МВ, яка передає енергію на 3300 км. Це дозволяє живити цілі міста!
- 🔬 Ефект Джозефсона: У надпровідниках тонкий шар діелектрика може створювати надточні вимірювання напруги, які використовують у квантових технологіях.
Ці факти показують, наскільки багатогранною є електрична напруга — від природних явищ до високих технологій.
Порівняння приладів для вимірювання напруги
Щоб обрати найкращий інструмент для вимірювання напруги, варто порівняти їхні характеристики. Ось таблиця, яка допоможе розібратися:
| Прилад | Тип напруги | Точність | Застосування |
|---|---|---|---|
| Аналоговий вольтметр | DC, AC | Середня (±2–5%) | Прості побутові вимірювання |
| Цифровий вольтметр | DC, AC | Висока (±0,5–1%) | Професійні та побутові задачі |
| Мультиметр | DC, AC | Висока (±0,5–2%) | Універсальний для електроніки |
| Осцилограф | AC, DC (залежить від моделі) | Дуже висока (±0,1–1%) | Аналіз сигналів, наукові дослідження |
Джерела даних: навчальні матеріали з електротехніки (naukozavr.info, myproject.com.ua).
Ця таблиця допоможе обрати прилад залежно від ваших потреб. Наприклад, для домашнього використання достатньо мультиметра, а для складних інженерних завдань краще обрати осцилограф.
Типові помилки при вимірюванні напруги
Помилки, яких варто уникати
Вимірювання напруги здається простим, але помилки можуть призвести до неточних результатів або навіть небезпеки. Ось найпоширеніші промахи:
- ⚠️ Неправильний діапазон: Якщо вибрати діапазон нижче реальної напруги, вольтметр може вийти з ладу. Завжди обирайте діапазон із запасом.
- 🔌 Неправильне підключення: Вольтметр підключають паралельно, а не послідовно. Послідовне підключення може спричинити коротке замикання.
- 🔋 Ігнорування полярності: При вимірюванні постійної напруги неправильна полярність дасть некоректні результати.
- 🌡️ Нехтування умовами: Температура чи вологість можуть вплинути на точність, особливо в аналогових приладів.
- 🛠 Використання пошкодженого приладу: Тріснуті щупи чи несправний дисплей можуть спотворити дані.
Уникаючи цих помилок, ви забезпечите точність вимірювань і безпеку. Завжди перевіряйте прилад і умови перед початком роботи.
Практичне застосування напруги в житті
Напруга оточує нас всюди — від кишенькового ліхтарика до гігантських електростанцій. Ось як вона працює в різних сферах:
- Побут: У розетках України напруга 230 В живить побутову техніку — від холодильників до телевізорів.
- Електроніка: Низькі напруги (3,3–5 В) використовуються в мікросхемах комп’ютерів і смартфонів.
- Промисловість: Високі напруги (до 750 кВ) застосовують у лініях електропередач для ефективної доставки енергії.
- Медицина: Мікровольти вимірюють у пристроях для моніторингу серцевої активності (ЕКГ).
Розуміння напруги та її вимірювання дозволяє не лише ремонтувати техніку, а й створювати нові технології, що змінюють світ.
Напруга — це не просто число на вольтметрі, а ключ до розуміння електрики. Від батарейки у вашому пульті до блискавки в небі — вона всюди, і знання про неї відкриває двері до безмежних можливостей.
